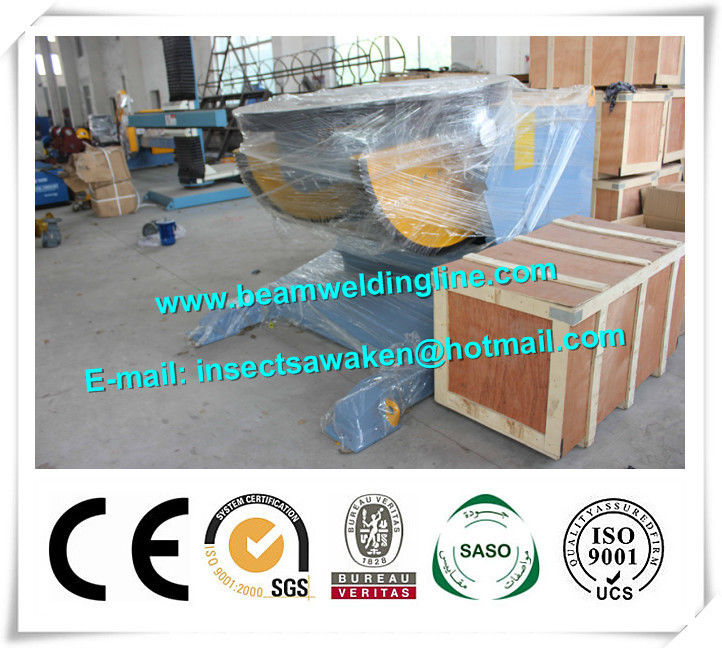

회전하는 용접 Positioner 및 용접 턴테이블 자동 용접 조작자

회전하는 용접 Positioner 및 용접 턴테이블 자동 용접 조작자

1. 기술적인 자료

● 최대 부하 수용량: 6000kg
● 작업대 회전 속도: 0.05-0.5rpm
● 작업대 교체 힘: 2.2kw
● 작업대 직경: Φ1500mm
● 작업대 기우는 각: 0-120°
속도를 기우는 ● 작업대: 0.14 분당 회전수
힘을 기우는 ● 작업대: 3kw
● 최대 중심 기발 거리: 200 mm
● 최대 중심 고도: 300 mm
90°를 기울 경우의 ● 최대 교체 직경: Φ2500 mm
●는 L*W*H에 크기를 나타냅니다: 2200*1500*1450 mm
● 무게: 3.7 톤

구조 전시 이 기계는 국내와 국제적인 진보된 positioner 장비를 흡수하는 연구되고 제조되는 인 우리의 진보된 용접 positioner 장비의 종류입니다.   작업대는 모터, 정확한 및 믿을 수 있는 두기에 의하여 기웁니다. 그것은 용접을 위한 완벽한 위치에 있는 제품을 만듭니다. 작업대는 변하기 쉬운 속도의 AC 주파수 변환 속도, 그래서 큰 범위 및 높은 정밀도, 필요 속도로 용접을 채택합니다. 그러므로 이 장치에는 조밀한 구조, 작은 cubage, 아름다운 모양, etc로, 라이트급 선수 편리한 운영하는의 이점이 있습니다. 기계는 온갖 자동 용접 또는 수동 용접을 수 있어, 용접 질, 줄이는 용접 노동을 분류하고 생산력을 개량하 개량할.

2. 구조 특성

●는 positioner의 주요 기계 운동, 회전 운동, 행위 전기 장치 및 통제 상자를 기우는 기계 기구를 포함합니다,

●는 기계 기구 강철 플레이트를 채택하고 1개의 몸으로 광속 강철 용접은, 장비의 기초, 강렬의 1 종류를 가진 협정을 용접하는 모든 용접 솔기 요구 입니다.

●는 기우는 운동 조직 모터를 벌레를 몰기 위하여 채택하기 위한 것이고, 웜 톱니바퀴를 통해서 그것의 운동을 실행하기 위하여 기우는 몸에 조정 인 그것의 웜 톱니바퀴, 전체적인 기우는 기구 행위 몹니다.

작업대가 0-120 정도 내의 어떤 위치든지에 기울거나 멈출 수 있는 ●. 제동 기능을 가진 모는 모터는, 기우는 각 중대한 시점 위치 한계 스위치를 비치하고 있습니다. 벌레와 웜 톱니바퀴 단위 전송에는 각자 자물쇠 기계장치가 있습니다, 그래서 작업대는 정격 선적의 밑에 독자적으로 기울지 않을 것입니다

교체 조직이 기우는 몸, 작업대에 있는 ●는 그것의 비행기에 따라서 FWD, REV가 제어반에 제어 개폐기에 의해, 깨달 수 있는 때, 기능 무한하게 회귀할 수 있습니다. 작업대 교체의 전송: A.C. 모터--벌레 장치 흡진기--작업대 등등. 그것의 동의는 그들에 의해 맞물림 옮겨지고 용접 일을 완성합니다. 모터는 주파수 변환 속도 제어를 채택합니다.

● 주의: 작업대 경사, 적재 기발 거리 좀더 보다는 진술되는 범위, 그렇지 않으면에 작업대 발생할 자기 자신에 의해 달릴 때, 벌레와 웜 톱니바퀴 단위에는 각자 자물쇠 기계장치가 있습니다.

● 작업대에 행위 전기 장치 고침 밑으로, 탄소 지팡이 및 회전자를 포함하여, 및 연약한 케이블은 중앙에 지휘를 위한 기초의 끝과 연결합니다. 안전한 행위 장치 및 행위 전류는 1000A를 도달할 수 있습니다.

● 전기 통제 시스템은 이루어져 있습니다 제어반으로 이고 구조 안쪽에 원격 제어 부분적인 공간은 임명 성분이 제어반으로, 온/오프 모터와 변환장치를 통제하는 상태에서 가지고 갑니다. FWD, REV의 경사를 위로 통제할 수 있는지 어느 것이를 통해, 경사 작업대의 아래로와 회전 속도.

상자를 운영하고십시오 & 까십시오 자동 용접 positioner/용접 턴테이블은 자동 용접에 이용될 수 있거나 수동 용접 관 수평한 용접과 같은 관 끝 용접, 차축, 쟁반 및 배럴, 압력 용기 장비, 야금술, 전력, 화학 기계 공업 등등에서 널리 이용될 수 있습니다.
