경사지는 기계/CNC 플라스마 절단기 높은 Precission를 도금하십시오
하이 라이트 | cnc 플라스마 절단기,불꽃 절단기 |
---|

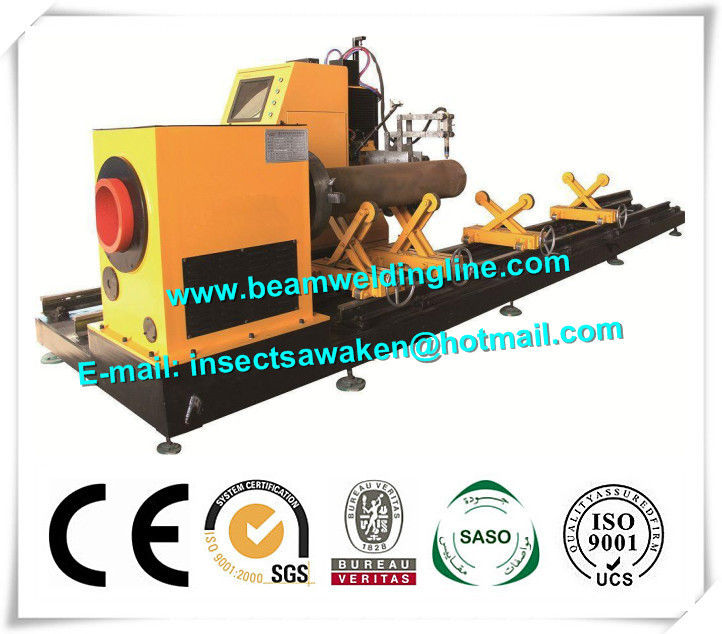

경사지는 기계/CNC 플라스마 절단기 높은 Precission를 도금하십시오
1. 소개를 요약하십시오
a. KR 시리즈 CNC 관 교회법 절단기는 자동 계산과 절단 장비를 위한 관 끝에 접속점입니다.
b. 절단기는 조선술, 건축, 석유화학 제품, 기계장치, 금속에서 널리 이용될 수 있고 구조상 부속이 다른 기업에 의하여 도관을 설치합니다.
c. 당신은 다만 관의 반경, 교회법 각 및 다른 매개변수의 우리의 상호적인 협력에 들어갈 필요가 있습니다, 기계는 자동적으로 교차 통과 선 관, 교차 통과 구멍을 삭감하고 용접 강저는, 더 이상 닦은 설명서를 필요로 하지 않습니다.
2. 장비의 과정
a. 프로그램: 직접 직경과 같은 메뉴 추려낸 입력 매개변수를 사용하는 벽 간격 자르는, 기계 또는 따로 잇기 편집자 프로그램에 비스듬한 각 3/12 탈선 보상 자료. 동일한 시간은 다른 직업적인 소프트웨어에 의해 이음새가 없는 연결 STCAD와 사용될 수 있습니다.
b. 관을 두십시오: cooperater 시작은 네트워크에 기계에서 프로그램, 드는 공구 홀더를 가진 관을 둡니다.
c. 수평으로 측정: 관 직경에 따라 좌석 관의 수준을 조정하는 손 레버를 가진 운영원 오류.
D. 관 잠그기: 조정가능한 턱으로 각자 중심에 두는 물림쇠는 관 직경을 잠급니다.
e. 자르기 시작하십시오; 관 끝에 절단 머리, 장치를 자동적으로 모든 절단 과정을 완료하기 위하여 잘린 다음 것을 찾아내기 위하여 자동적으로 프로그램하는, 때까지 두십시오.
3. 생산의 요인
아니다. |
품목 |
주 |
1 |
공장 위치 |
시멘트 |
2 |
전기 용량 |
15KVA 보다는 더 적은 아닙니다 |
3 |
소요 전력 |
● 3*380V±10%/50HZ, 220V±10%/50Hz ●는 3 단계 전압 ±5% 이하, 3 단계 불균형을 2.5% 이하 강화합니다 |
4 |
화염 절단 가스 필요조건 |
● 가스형태: 프로판 아세틸렌 아크릴 천연 가스 ● 가스압력 0.05-0.1MPa 0.5-0.8MPa의 ● 절단 산소 압력 ●는 산소 압력 0.4-0.6MPa를 미리 데웁니다 |
5 |
압축공기 공급 필요조건 |
● 공급 수용량: 0.9 m3/min ● 공급 압력: 8.3 kg/cm |
6 |
플라스마 근원 작동 가스 및 지원 가스 |
공기, 산소 |
7 |
절단 관 |
, 매끄러운, rol ing 제복은 편평한, 타원형 탈선 더 적은 보다는입니다 직경에서 5mm, ISO 기준에 따라 모두 |
4. 제품 명세서 & 이동하는 축선
아니다. |
품목 |
명세 |
1 |
절단 직경 |
60-600mm |
2 |
플라스마 비스듬한 간격 |
1-17mm를 경사지기 |
3 |
근원 |
화염 |
4 |
관의 절단 간격 |
60mm |
5 |
유효한 절단 길이 |
6000mm |
6 |
각의 필요조건 |
≤1% |
7 |
절단 속도 |
10-2000mm/min |
8 |
이동하는 속도 |
10-6000mm/min |
9 |
축선의 절단 토치 파 각 |
α=±45 정도 |
10 |
직경의 절단 토치 파 각 |
β=±45 정도 |
11 |
관 최대 무게를 삭감할 수 있습니다 |
21tons |
