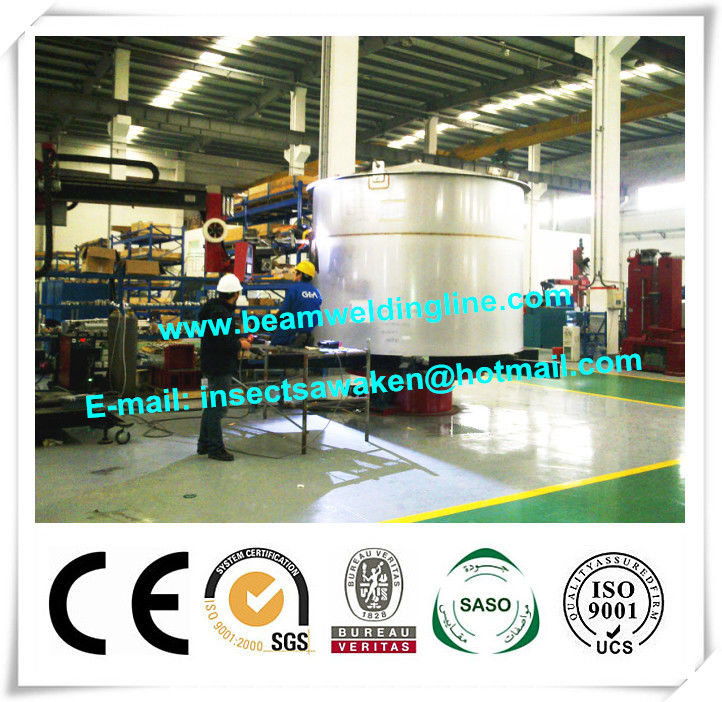

자동 용접 기계 회귀 테이블/지면 턴테이블 Positioner

자동 용접 기계 회귀 테이블/지면 턴테이블 Positioner

1. 장비 개관

        지면 턴테이블 positioner는 일에 수평한 방향에 있는 약 360 °를 도는 수 있는 장비의 종류입니다. 그것은 실제 적이고와 믿을 수 있는으로 무한한 돌고, 그리고 적용 가능한 범위 매끄럽게 돌고, 가동은 간단한 etc.이고, 용접 과정의 과정에서 보조 장비의 전형적입니다. 그것은 또한 더 큰 제품이 주변에 돌도록 절단을 위해 널리 이용될 수 있고, 적당한 집합, 특히가, 자동화와 효율성의 정도를 개량하는 이상적인 장비의 하나 입니다.

2. 기술 명세

● 최대 부하 무게: 3000kg
● 테이블 직경: φ2000mm
● 테이블 연결 모양: M24×6 (T 구멍)
● 회전하는 속도: 0.1-1rpm
● 회전하는 모터 힘: 1.5kw
지상의 위 ● 고도: 540mm

3. 구조 이론

        이 장비는 구조, 테이블, 그네 기계장치, 전도성 장치 및 전기 통제 등등으로 주로 구성됩니다.

        구조, 테이블: 구조는 상자 모양 용접입니다. 구조 및 테이블은 전부 용접에 따라 힘 필요조건과 같은 용접한 구조 이고 어닐링 열처리를 용접해서 실행된 후에, 용접 긴장을 그리고 효과적으로 가공의 막 개악 제거합니다. Mesa에는 참고를 위한 기준으로 동심 막대가, 촉진합니다 제품을 있습니다. 모든 용접한 합동은 획일한 힘 용접한 용접을 계속하기 위하여 합동을 누르고, 어닐링 열처리를 용접한 후에 실행됩니다. 테이블에는 기준으로 참고를 촉진하는 동심 통치자가 있습니다.

        그네 기계장치: 그네 기계장치는 구조와 테이블 사이에서 있고, 속도 흡진기, 모터, 회전하는 품는 등등으로 주로 구성됩니다. 모터는 국내 상표를, 안정되어 있고는 믿을 수 있는 채택합니다. 흡진기는 자동 폐쇄 기능 및 더 큰 산출 토크와 더불어 두 배 벌레 장치 흡진기를, 적응시킵니다. 회전하는 기계장치는 흡진기를 통해서 모터에 의해, 및 산출 갱구 드라이브 작업대 후에 감속하기 위하여, 다시 몹니다. 선회 속도는 또한 변환 stepless 속도로 수 있어, 테이블을 만들, 제품의 다른 크기를 만나는 변하기 쉬운 속도의 10 시간의 범위 안에 만드.

        접지선을 가진 용접 과정에 있는 제품은 직접 전도성 장치도 연결되어야, 전도성 장치는 테이블과, 전체적인 용접 진도가 반복을 끊임없이 형성할 수 있다는 것을 확인하기 위하여 연결되어야 합니다. 전도성 장치는 전도성 풀을 가진 미끄러지는 전도성 방위이고, 최대 현재는 400A까지 일 수 있습니다.

        전기 통제 시스템: 그것은 통제 상자와 가동 상자로 주로 구성됩니다.
