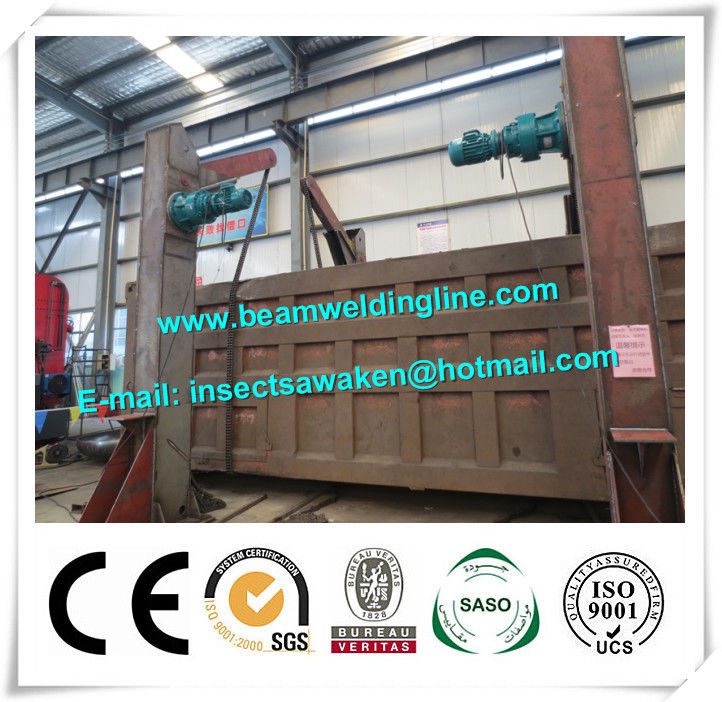

사슬 유형 도는 기계 상자 광속 생산 라인 사슬 전복 기계

사슬 유형 도는 기계 상자 광속 생산 라인/사슬 전복 기계

1. 장비 지시

       이 기계는 경사기 4 톤 사슬입니다. 뒤집히기의 사슬을 통해서, 그것은 적당한 위치에 있습니다 일을 잇는 수 있습니다. 돌릴 수 있습니다 그 사이에 그것은 반 자동적인 용접 기계로 다른 용접 장치, 그것과 연결될 수 있습니다. 그것은 전자기 속도 변이 또는 주파수 통제를 사용합니다.

2. 기술적인 매개변수

a. 모형: LF-60
b. 최대 부하 수용량: 6tons
c. 최대 기발: 20mm
D. 모터 힘을 뒤집히기: 2*2*2.2KW
e. 천사를 뒤집히기: 0-360°
f. 제품의 적당한 최대 고도: 2800mm
g. 제품의 적당한 최대 폭: 2500mm
h. 속도를 뒤집히기: 520-5200mm/min의 모터 속도의 주파수 통제
i. 색깔: 황색 또는 파랑

3. 성과 특징

        경사기는 구조로 이루어져 있어, 사지, 균형 무게 및 제어 부분을 뒤집히는 구조를 뒤집히.
        구조의 주요 기계는 용접 구조의 1개 부품입니다. 그것은 구조 유형 구조로 채택하고, 모든 용접 합동은 불변의 것에 따라 강화합니다 용접하는 용접 합동 필요조건을 입니다. 용접 후에, 그것은 단련 열처리 떨어져 용접 내부 응력을 닦고 개악을 방지할 수 있다 그래야 사용됩니다.
구조를 뒤집히기의 주 함수는 용접을 위해 제품을 뒤집혀서 만듭니다. 그것은 모터, 흡진기, 사슬 바퀴 및 사슬로 위로 만듭니다. 흡진기는 S 시리즈 벌레 장치 나선형 나선형 콘 흡진기 + 브레이크 모터 드라이브로 채택합니다. 그것은 효과적으로 도는 제품을 잠글 수 있습니다. 그것은 어떤 제품을 잠그기 위하여 위치든지 도달할 수 있습니다.
        손가락으로 튀김 팔의 주 함수는 보조 지원 역할입니다. 중앙은 구조도 연결되고, 교체 도끼의 주위에 조정 천사 동요를 할 수 있습니다.
        끝은 균형 무게도 연결됩니다. 앞 끝은 사슬에 의해 제품과 연결됩니다. 제품 없이, 손가락으로 튀김 팔은 균형 무게 영향에 후에 도는 그것에 충격을 가합니다. 2개의 손가락으로 튀김 팔 사이 거리는 800mm 이상 입니다. 그것은 제품을 편리하게 놓는 수 있습니다. 제품을 아래로 둘 때, 손가락으로 튀김 팔은 중력 영향을 거쳐 수평한 위치를 발송할 수 있습니다. 2개의 손가락으로 튀김 팔 사이 거리를 만들기 위하여 그것은 균형 무게 영향 때문에 필요 손 제품 밖으로, 손가락으로 튀김 팔 800mm 이상 후에 돌 때, 편리하게 제품을 교제할 수 있습니다.
        균형 무게는 손가락으로 튀김 팔의 뒤도 연결됩니다. 주 함수는 팔을 후에 돌기를 위해 사용됩니다.
        사슬의 속도를 뒤집히는 것은 steplessly 조정가능합니다. 변형기로 채택을 통해, 그것은 속도를 뒤집히기 조정할 수 있습니다.

4. 공급 범위와 분대 단위 (2 세트)

a. 구성하십시오: 구조, 전환 기계장치, 손가락으로 튀김 팔, 균형 무게
b. 무작위 물자 1piece

5. 기술적인 문서
a. 가동 사용 설명서
b. 증명서, 패킹 리스트
